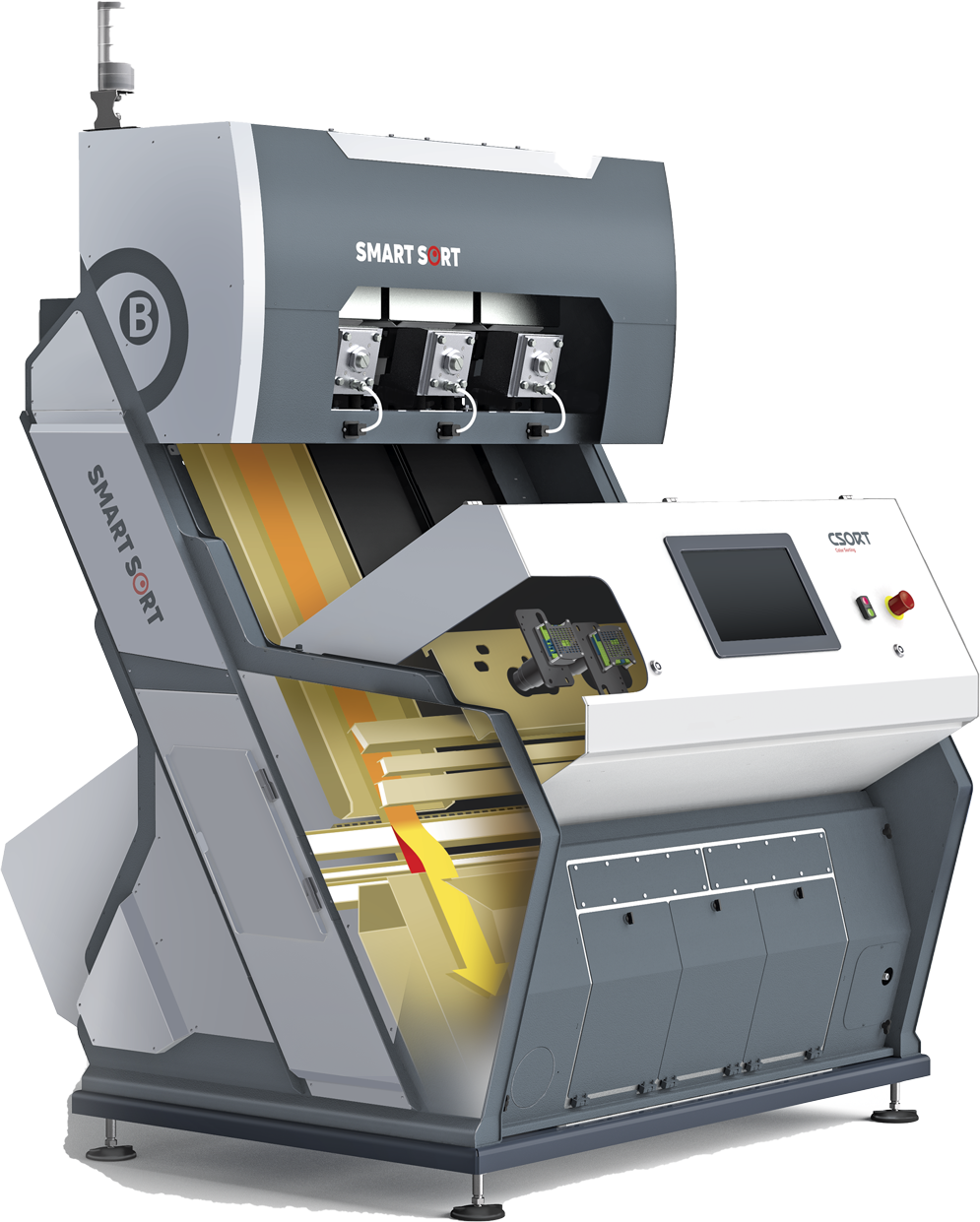

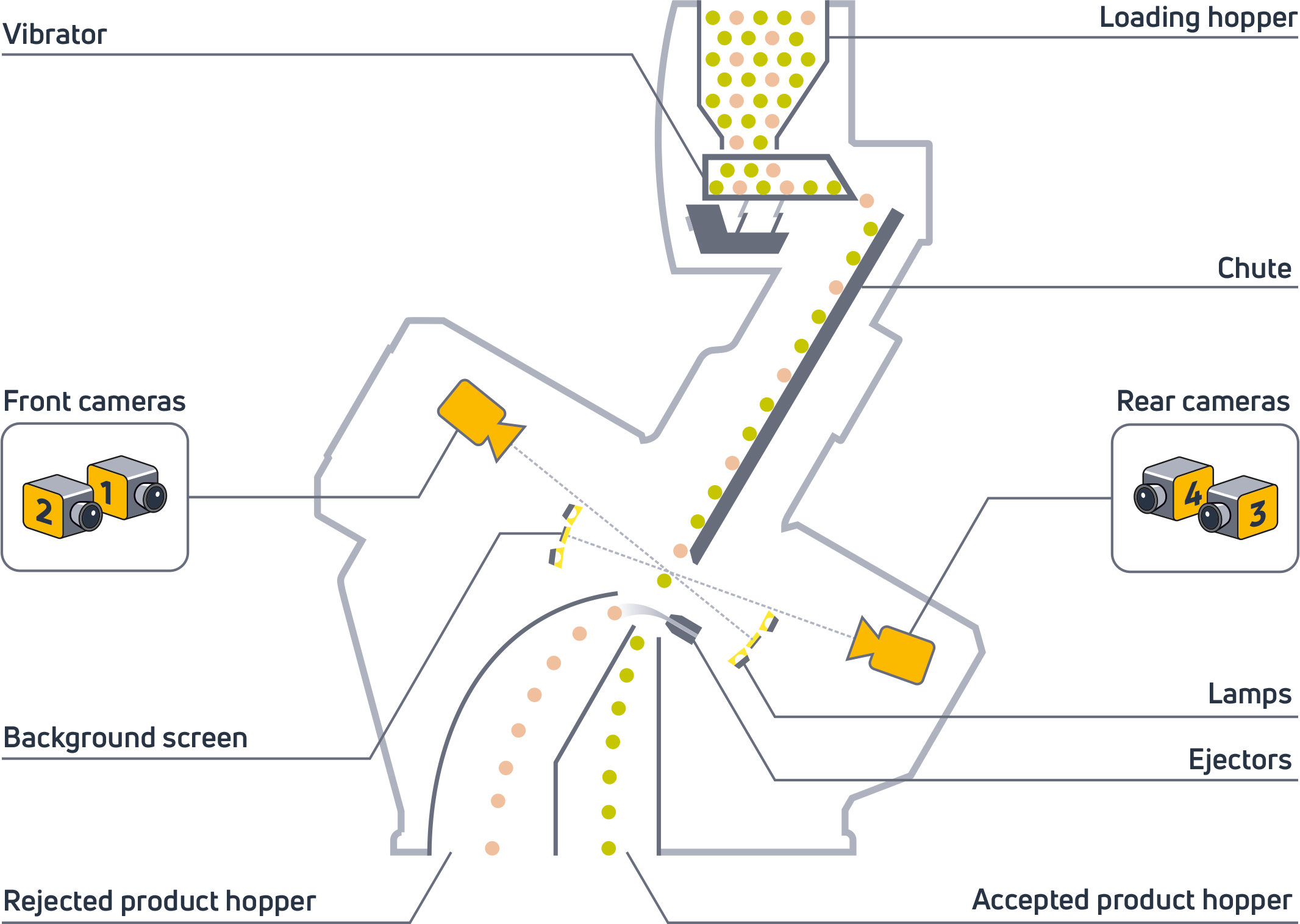

El material de partida para la clasificación es suministrado en la máquina a través de la tolva de alimentación, y, ayudado por la vibración, cae en la bandeja inclinada.

Siguiendo por la bandeja, el producto entra en la zona iluminada y es inspeccionado por cámaras CCD. Las cámaras, al detectar los defectos del producto (diferencias de color o forma), generan una señal eléctrica para el sistema de eliminación.

Al recibir una señal de las cámaras, el sistema informático da la orden de abrir la válvula neumática (eyector) que expulsa las partículas de producto con defectos.

El producto limpio fluye directamente al conductor del producto idóneo. Las partículas defectuosas se descargan de la máquina a través del conductor de salida del producto defectuoso.

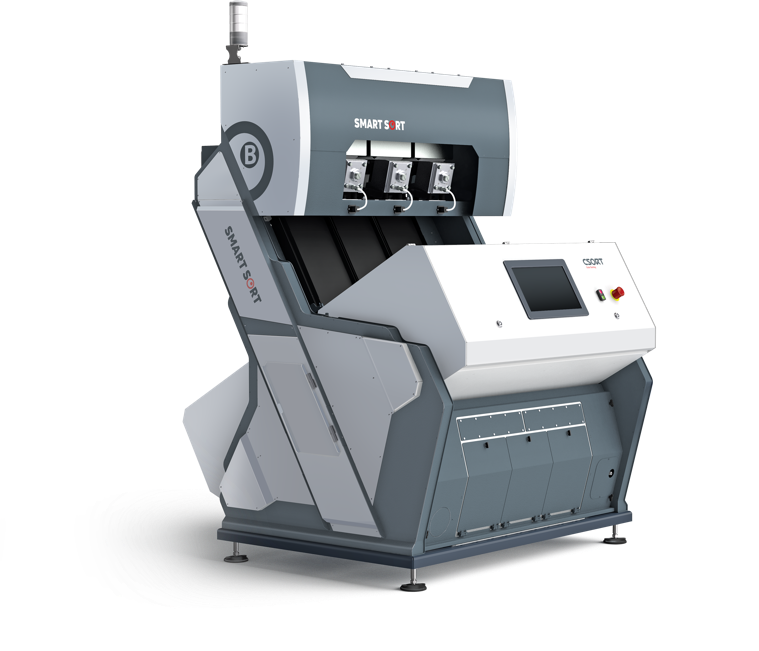

SmartSort^B —
Ventajas Clave

Cámara
de alta resolución

Una resolución de 5400 píxeles permite detectar defectos de hasta 0,05 mm, lo que supone una precisión 2,6 veces superior a la de anterioridad. Gracias a la alta resolución, ahora es posible distinguir los granos defectuosos del mismo color que el producto bueno, pero con una textura diferente. Además, los granos deformados y las pequeñas astillas pueden separarse ahora de la masa total de material idóneo.

Iluminación
de alta intensidad

La iluminación LED de alta potencia y el valor bajo de la correlación «señal-ruido» de la imagen permiten distinguir las gradaciones más finas de los tonos colorísticos del producto a clasificar, algo que antes no era posible. La iluminación mejorada penetra incluso en el interior del producto y es capaz de desenvolver el contenido interno y detectar los defectos ocultos del mismo. Se abren así posibilidades nuevas para clasificar: cereales con y sin cáscara, frutos secos con y sin semillas, trigo harinoso y vidrioso, plásticos por grado de claridad.

Ajuste rápido e inteligente
en función del producto

La máquina crea de forma autónoma un programa de clasificación basado en imágenes reales de la materia prima que se ofrece en pequeños lotes alternados al sistema de análisis. Todo lo que hay que hacer es tomar fotos de las fracciones a separar en la máquina y el sistema aprenderá automáticamente a clasificarlas.

CARACTERÍSTICAS PRINCIPALES de SmartSort^B NUEVO

Cámaras CCD

Una resolución de 5400 píxeles permite detectar defectos de hasta 0,05 mm, lo que supone una precisión 2,6 veces superior a la de anterioridad. Gracias a la alta resolución, ahora es posible distinguir los granos defectuosos del mismo color que el producto bueno, pero con una textura diferente. Además, los granos deformados y las pequeñas astillas pueden separarse ahora de la masa total de material idóneo.
Eyectores

Los Eyectores de aire de fabricación italiana, fiables y de alta productividad, garantizan 18 milmillones de accionamientos. El ancho de las boquillas neumáticas es de 4.5 mm, lo que garantiza una precisa eliminación de elementos no deseados y unos rechazos altamente concentrados, con bajo consumo de aire.
Iluminación de intensidad

La iluminación LED de alta potencia y el valor bajo de la correlación «señal-ruido» de la imagen permiten distinguir las gradaciones más finas de los tonos colorísticos del producto a clasificar, algo que antes no era posible. La iluminación mejorada penetra incluso en el interior del producto y es capaz de desenvolver el contenido interno y detectar los defectos ocultos del mismo. Se abren así posibilidades nuevas para clasificar: cereales con y sin cáscara, frutos secos con y sin semillas, trigo harinoso y vidrioso, plásticos por grado de claridad.
Bandeja inclinada

En la seleccionadora óptica se utilizan los canales universales bilaterales de deslizamiento. El lado con canaletas estrechas está diseñado para la selección de semillas pequeñas: cada granito eliminado se dirige justo al centro del chorro de la boquilla correspondiente, evitando el riesgo de quedarse en el chorro del producto aceptado. Durante el tratamiento de objetos grandes se utiliza el lado liso del canal de deslizamiento con la máxima capacidad de producción.
Eficacia de Uso

La interfaz del cliente del servicio en línea ofrece una visión flexible de las estadísticas necesarias para tomar decisiones sobre la gestión del separador y la línea de producción en la que está integrado.
Ajuste rápido e inteligente
en función del producto

La máquina crea de forma autónoma un programa de clasificación basado en imágenes reales de la materia prima que se ofrece en pequeños lotes alternados al sistema de análisis. Todo lo que hay que hacer es tomar fotos de las fracciones a separar en la máquina y el sistema aprenderá automáticamente a clasificarlas.

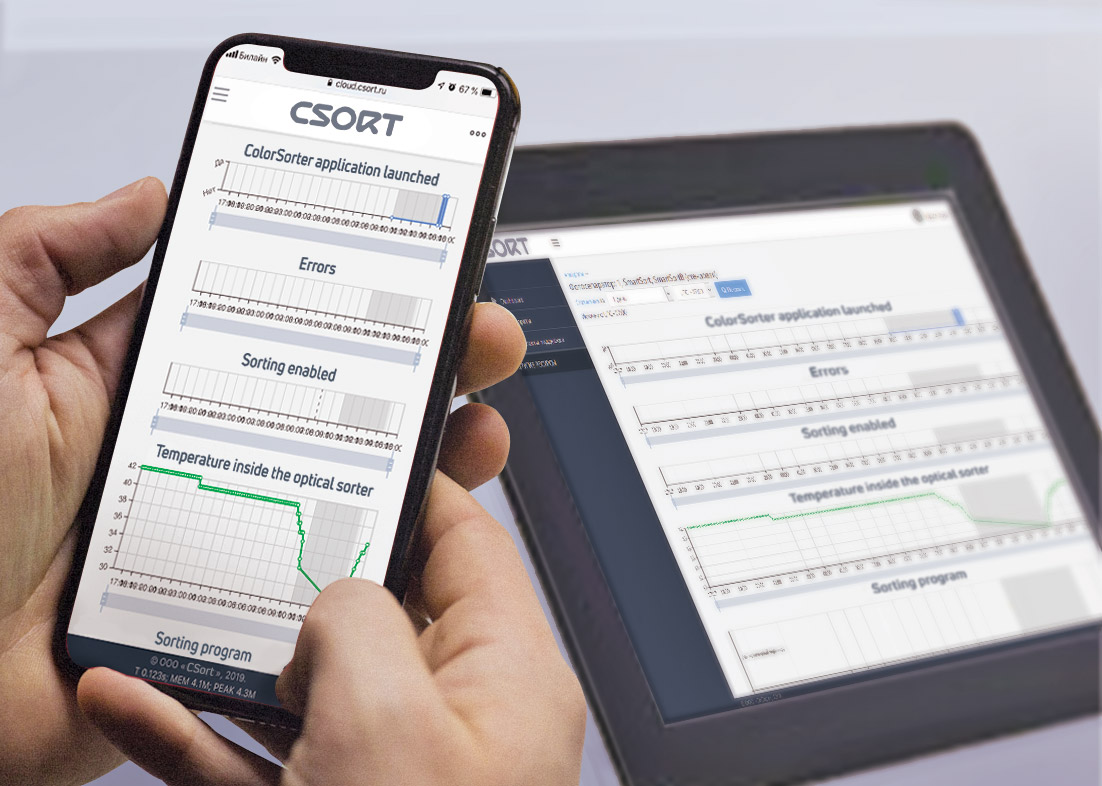

Csort Cloud

CSort Cloud es una plataforma global en línea para implementar el sistema de monitoreo de los foto-separadores de CSort que proporciona un seguimiento del rendimiento de la línea, la calidad de la materia prima, el tiempo de inactividad y las actualizaciones oportunas del software. Esto permite un mayor nivel de servicio dondequiera que se encuentre el equipo. La interfaz del cliente del servicio en línea ofrece una visión flexible de las estadísticas necesarias para tomar decisiones sobre la gestión del separador y la línea de producción en la que está integrado. Csort Cloud ayuda reducir el tiempo de inactividad, aumentar los beneficios del uso del separador óptico.
Semáforo industrial

Semáforo industrial Permite, de manera rápida, visualizar el estado de la máquina a distancia en los siguientes modos: selección, espera, error o fallo.

El nuevo sistema de eliminación

El nuevo sistema de eliminación permite alcanzar mejor concentración de los residuos a mayor rendimiento, incluso con niveles de contaminación altos, lo que es especialmente importante en la clasificación de semillas, donde los requisitos de limpieza son rigurosos.
Posibilidades de reconocimiento ampliadas

Las imágenes tomadas desde los 4 lados simultáneamente RGB y las cámaras infrarrojas permiten clasificar los productos por color, forma, textura y propiedades internas: clasificación de los granos de nueces de sus cáscaras; separación de las semillas rancias de girasol y lino; separación de los esclerocios de las semillas de girasol; separación de las impurezas minerales en los cereales.

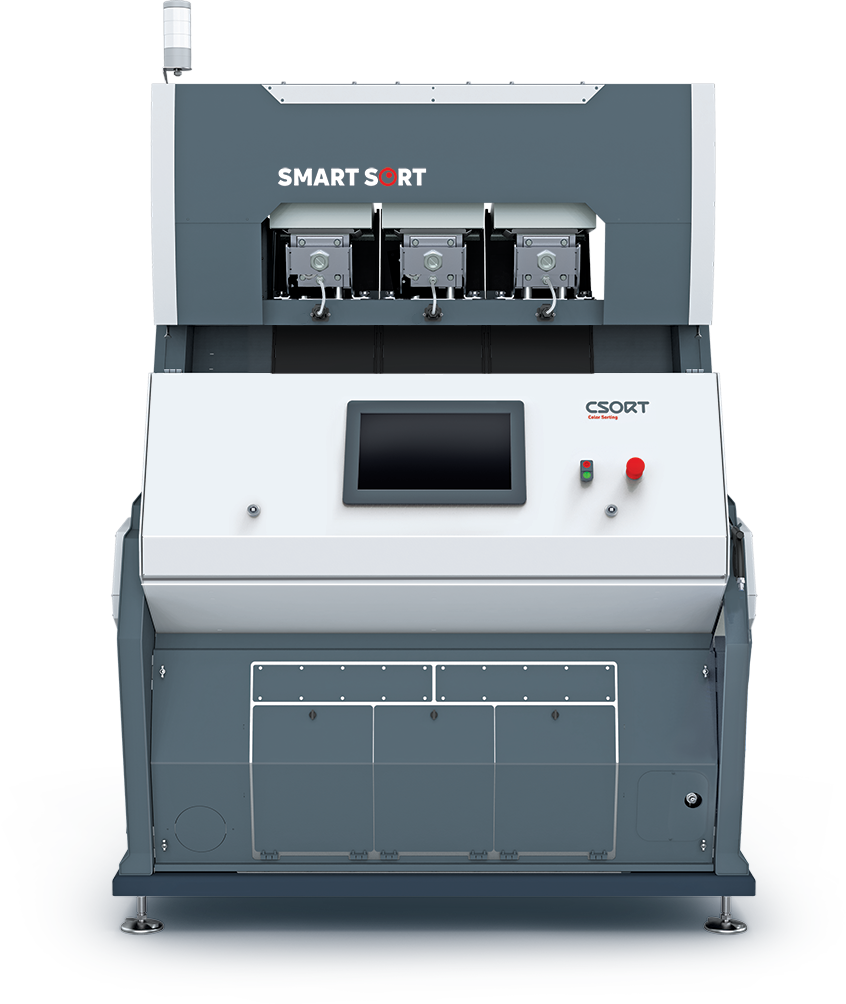

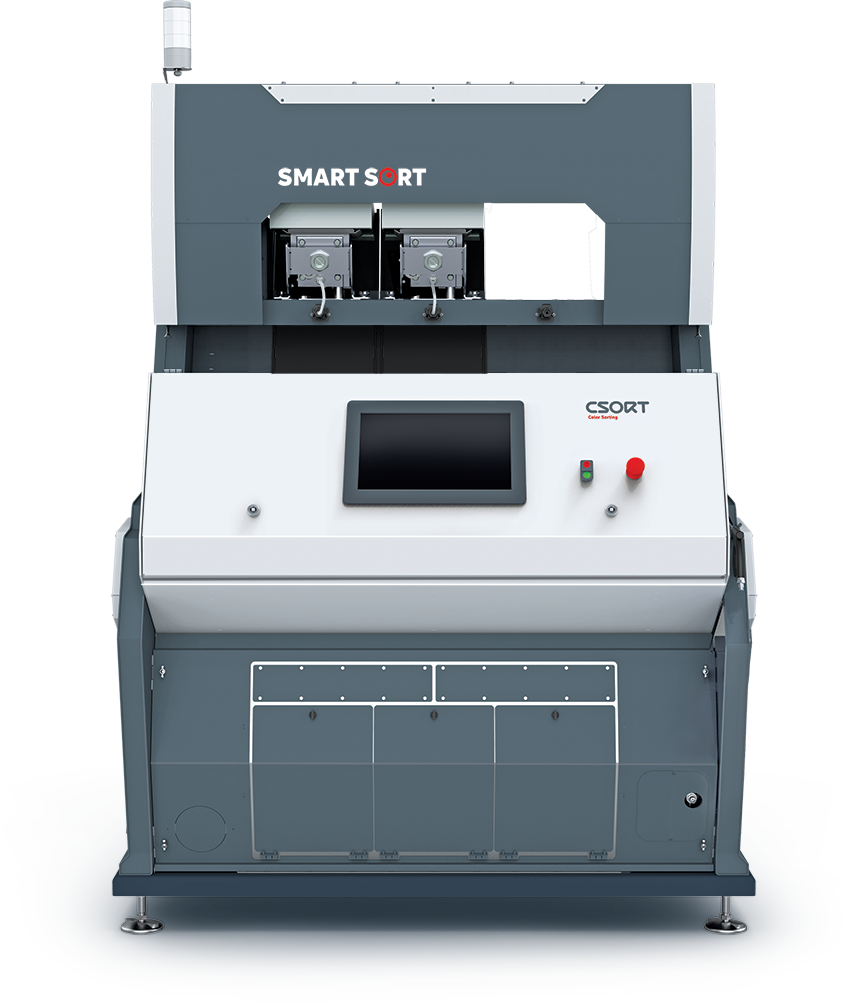

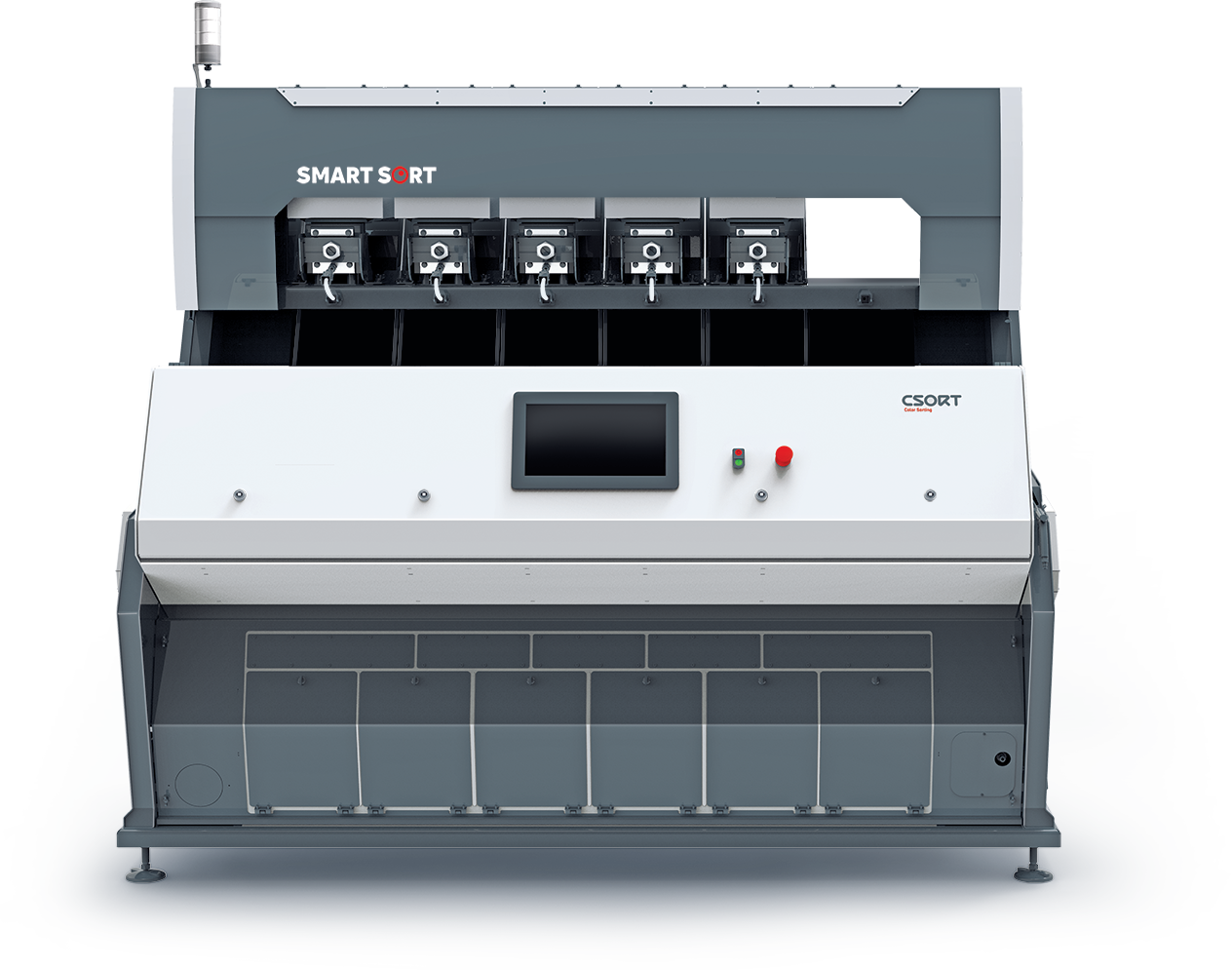

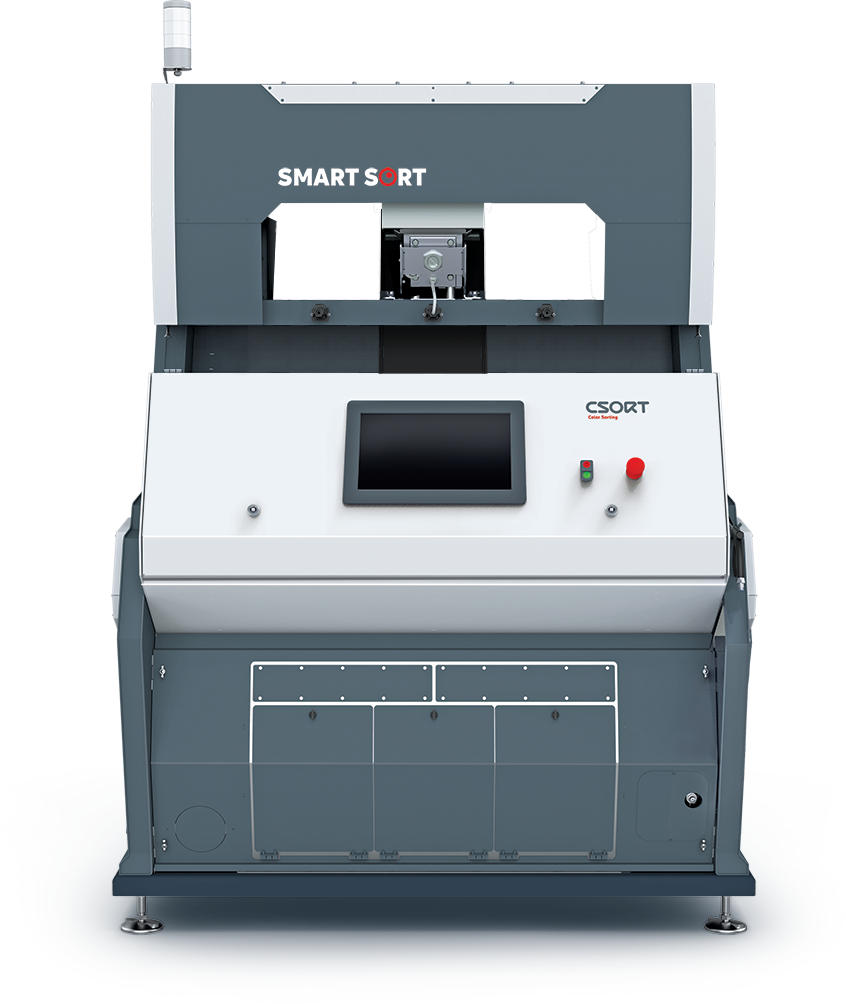

Construcción Modular por Bloques

Las bancadas universales SmartSortB permiten instalar una cantidad variable de secciones clasificadoras, de 1 a 3 y de 4 a 6. Esto permite aumentar la productividad y, al mismo tiempo, ahorrar los fondos, evitando la compra de un clasificador óptico nuevo, no aumentar el área que ocupa el equipo, evitar la necesidad de desmontar el equipo obsoleto y de buscar mecanismos de transporte adicionales.
Integración

Integración con el sistema de automatización de las líneas de producción Una vez conectado a la mesa de control del despachador, el equipo funcionará sin la intervención del operador, trabajando bajo control externo. Si está integrado con el sistema unificado de monitoreo de la producción, el equipo SmartSort es capaz de transmitir tales parámetros funcionales como: conexión / desconexión, alerta, mensaje de disponibilidad funcional del equipo, mensaje de funcionamiento de secciones individuales, así como recibir señales de mando.
Limpieza por dentro y por fuera

El sistema de aspiración y limpieza mejorado de la zona de inspección permite tratar en normalidad los productos polvorientos. Estar limpio por dentro y por fuera significa una mejor calidad de clasificación y menos tiempo para limpiar la zona de inspección, lo que notablemente aumenta la productividad de los equipos y reduce los costes de mantenimiento técnico. Para lograrlo, hemos ensanchado la sección interior de los canales y asegurado la aspiración más eficiente con los aspiradores de la misma potencia.
Reconfiguración

Una característica especial: cuando se elige un Smartsort, siempre se puede contar con la posibilidad de actualizarlo tanto a la configuración NIR, como a bicromática, en cualquier momento, incluso si ha comprado el equipo en configuración mínima.

Modelos

Resultados de clasificación

Cacahuete

Material rechazado Producto idóneo

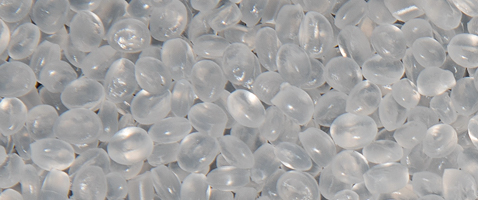

Gránulos

Material rechazado después

Grano de alforfón

Material rechazado Producto idóneo

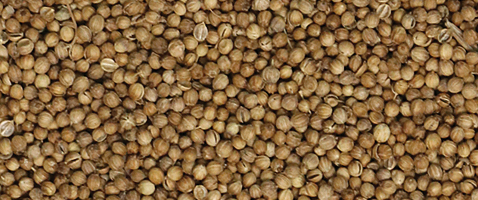

Coriandro

Material rechazado Producto idóneo

Maíz

Material rechazado Producto idóneo

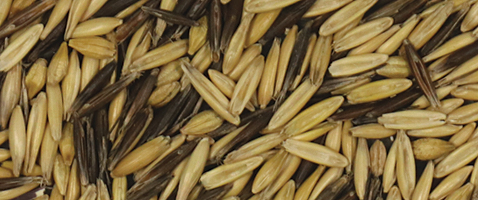

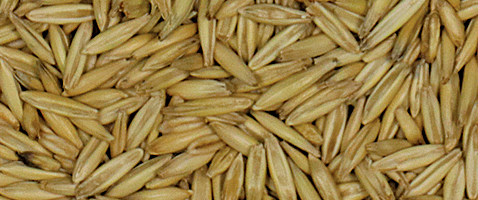

Avena

Material rechazado Producto idóneo

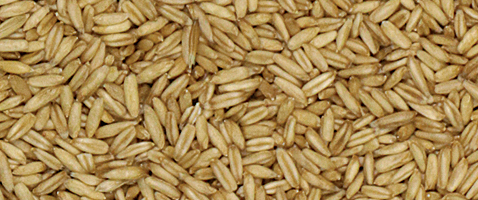

Avena pelada

Material rechazado Producto idóneo

Trigo

Material rechazado Producto idóneo

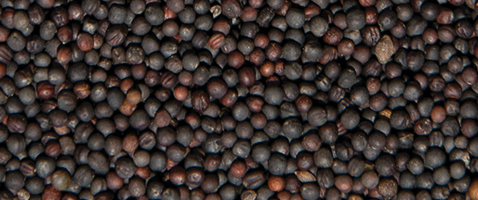

Colza

Material rechazado Producto idóneo

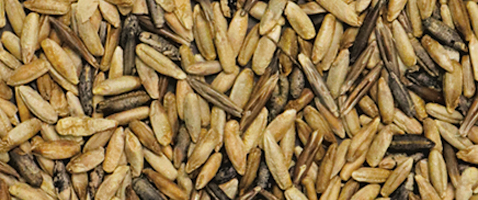

Centeno

Material rechazado Producto idóneo

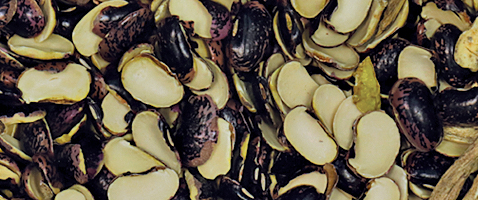

Frijol

Material rechazado Producto idóneo

Yero

Material rechazado Producto idóneo

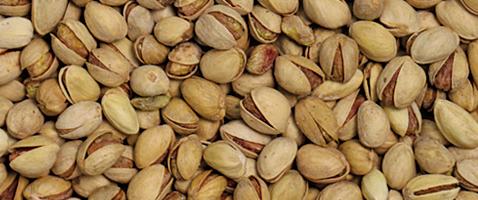

Pistacho

Material rechazado Producto idóneo

Quienes somos

CSort es fabricante y proveedor global de clasificadores ópticos

CSort Servicio y Mantenimiento

Asesoramiento y clasificaciones para pruebas.

CSort hará una clasificación probatoria de muestras de material para ayudar a seleccionar la tecnología adecuada para dar solución a problemas específicos. Seguidamente, los especialistas de nuestra Empresa llevarán el análisis de la producción y darán sugerencias sobre las modificaciones que permitan eliminar los desperfectos que impiden lograr mejor calidad del producto final.

Puesta en marcha y capacitación del personal

Los especialistas de la EmpresaCSort dejarán al cliente una tecnología completamente operacional con todos los ajustes finalizados y los equipos puestos en marcha. Así como, el personal entrenado durante la puesta en marcha y el asesoramiento de post-venta disponible.

Tele-apoyo

Los especialistas de la EmpresaCSort, al conectarse en línea al equipo, serán capaces de perfeccionar el programa de clasificación modificando y guardando ajustes necesarios.

Servicio y Mantenimiento

El mantenimiento programado y preventivo, el reemplazo de piezas y aparejos antes de finalizar el periodo de vida de los mismos, a la hora que más le convenga, el reajuste de regímenes de clasificación, el envío de materiales de información y opciones de modernización de los equipos son los factores clave de la calidad estable y la operación continua de la línea de proceso tecnológico en su empresa.
